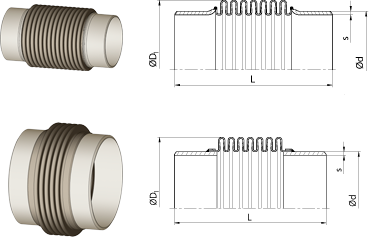

Aksijalni kompenzator ASP

PN 1Aksijalni kompenzatori s cijevnim
priključcima za ispušne plinove
Projektni tlak 1 bar
Projektna temperatura do
550 °C
Materijali Mijeh (višeslojni) 1.4541
Cijevni priključci ugljični čelik
DN Aksijalni pomak Slob. dulj. Opruž. sila Mijeh Cijevni nastavci Masa
Duljina mijeha Vanjski promjer Efektivna površina
Ukupno mm ±mm L
mm
N/mm Lm
mm
ØD1
mm
cm2
ØD
mm
s
mm
kg
50 40
20 245 19 95 79 37,5 60,3 2,9 0,8
80 40 340 10 190 79 37,5 60,3 2,9 1
65 40 20 245 24 95 95 56,5 76,1 2,9 1
80 40 340 12 190 95 56,5 76,1 2,9 1,4
80 53 25,5 260 23 110 113 78 88,9 3,2 1,5
102 51 360 12 210 113 78 88,9 3,2 1,8
100 50 25 260 30 110 140 126 114,3 3,6 1,6
100 50 360 16 210 140 126 114,3 3,6 2
125 64 32 278 37 108 173 189 139,7 3,6 2,5
110 55 354 22 184 173 189 139,7 3,6 3
168 84 450 14 280 173 189 139,7 3,6 3,5
150 62 31 278 44 108 201 264 168,3 4 3
120 60 376 23 206 201 264 168,3 4 3,2
176 88 473 16 303 201 264 168,3 4 4
200 63 31,5 294 68 124 313 673 273 5 8
125 62,5 418 27 248 258 444 219,1 4,5 7,2
180 90 530 19 360 258 444 219,1 4,5 9
250 62 31 294 68 124 313 673 273 5 8
124 62 418 34 248 313 673 273 5 9
172 86 517 24 347 313 673 273 5 10,5
300 70 35 274 31 94 370 930 323,9 5,6 12,5
130 65 352 17 172 370 930 323,9 5,6 14
186 93 500 32 320 372 930 323,9 5,6 16
350 70 35 294 35 94 406 1133 355,6 5,6 15
128 64 373 19 173 406 1133 355,6 5,6 15
196 93 538 33 338 408 1133 355,6 5,6 19,5
400 68 34 294 39 94 506 1813 457,2 6,3 19
136 68 388 20 188 456 1456 406,4 6,3 23
192 91 538 38 338 459 1460 406,4 6,3 29
450 68 34 294 44 94 506 1813 457,2 6,3 19
136 68 388 22 188 506 1813 457,2 6,3 29,5
210 105 490 33 290 521 1868 457,2 6,3 29,5
500 69 34,5 300 69 100 571 2279 508 6,3 20
136 88 400 35 200 571 2279 508 6,3 22,5
206 103 490 36 290 573 2282 508 6,3 31
600 67 33,5 320 82 100 672 3214 610 8 31
135 67,5 420 41 200 672 3214 610 8 35
216 108 530 40 310 674 3218 610 8 44,5
PN 2,5Aksijalni kompenzatori s cijevnim
priključcima za ispušne plinove
Projektni tlak 2,5 bar
Projektna temperatura do
550 °C
Materijali Mijeh (višeslojni) 1.4541
Cijevni priključci ugljični čelik
DN Aksijalni pomak Slob. dulj. Opruž. sila Mijeh Cijevni nastavci Masa
Duljina mijeha Vanjski promjer Efektivna površina
Ukupno mm ±mm L
mm
N/mm Lm
mm
ØD1
mm
cm2
ØD
mm
s
mm
kg
50 26
13 213 29 63 79 37 60,3 2,9 0,9
50 25 270 15 120 79 37 60,3 2,9 1
65 26 13 213 36 63 95 57 76,1 2,9 1,2
54 27 283 17 133 95 57 76,1 2,9 1,5
80 35 17,5 226 34 76 113 78 88,9 3,2 1,7
66 33 295 18 144 113 78 88,9 3,2 1,9
100 38 19 235 39 85 140 126 114,3 3,6 2
72 36 310 21 160 140 126 114,3 3,6 2,3
125 40 20 263 43 93 165 180 139,7 3,6 2,5
78 39 347 23 177 165 180 139,7 3,6 2,8
150 52 26 297 57 127 200 264 168,3 4 3,5
100 50 415 30 244 200 264 168,3 4 3,9
200 60 30 295 55 124 258 444 219,1 4,5 4,5
114 57 405 29 235 258 444 219,1 4,5 6
250 41 20,5 257 97 87 313 673 273 5 6
82 41 345 48 174 313 673 273 5 6,9
124 62 430 32 260 313 673 273 5 8
300 65 32,5 298 86 118 372 934 323,9 5,6 10
110 55 382 50 202 372 934 323,9 5,6 12
130 65 410 59 230 390 936 323,9 5,6 14
350 46 23 285 133 85 408 1137 355,6 5,6 11,5
92 46 370 66 169 408 1137 355,6 5,6 13,5
138 69 447 61 247 409 1140 355,6 5,6 16
400 45 22,5 285 151 85 459 1460 406,4 6,3 14
90 45 370 76 169 459 1460 406,4 6,3 15,5
146 73 465 64 265 460 1463 406,4 6,3 17
450 44 22 285 169 85 509 1817 457,2 6,3 15
88 44 370 84 169 509 1817 457,2 6,3 17,5
134 67 447 77 247 510 1821 457,2 6,3 20
500 57 28,5 306 186 106 574 2285 508 6,3 16
102 51 392 103 192 574 2285 508 6,3 19
148 74 477 71 277 574 2285 508 6,3 22
600 56 28 146 220 106 675 3221 610 8 26
100 50 432 123 192 675 3221 610 8 29
156 78 500 77 298 675 3221 610 8 34
PN 6Aksijalni kompenzatori s
cijevnim priključcima
Projektni tlak 6 bar
Projektna temperatura 300 °C
Materijali Mijeh (višeslojni) 1.4541
Cijevni priključci ugljični čelik
DN Aksijalni pomak Priključne mjere Slob. dulj. Vanjski promjer Efektivna površina Aks. opružna sila Masa
Ukupno mm ±mm ød
mm
s
mm
L,
mm
ØD1
mm
cm2
N/ mm kg
15 30
15 21,3 2 195 35 7 24 0,35
20 30 15 26,9 2,3 195 35 7 24 0,35
25 34 17 33,7 2,6 195 47,5 13 37 0,4
32 40 20 42,2 2,6 210 52 15,8 33 0,6
40 40 20 48,3 2,6 200 60 20 85 0,5
60 30 48,3 2,6 270 60 20 46 1
50 40 20 60,3 2,9 240 79,5 37 37 1,2
60 30 60,3 2,9 290 79,5 37 25 2
65 45 22,5 76,1 3,2 245 95 56 45 2
70 35 76,1 3,2 290 95 56 33 2,5
80 30 15 88,9 3,2 245 113 80 70 2,5
60 30 88,9 3,2 275 115 80 49 2,8
110 55 88,9 3,2 455 115 80 24,5 3,5
100 30 15 114,3 3,6 245 136 118 89 3,4
60 30 114,3 3,6 310 137 118 75 4
110 55 114,3 3,6 525 137 118 37,5 4,8
125 40 20 139,7 4 245 164 170 89 5
60 30 139,7 4 328 164 170 56 5,5
110 55 139,7 4 510 164 170 28 6,5
150 40 20 168,3 4,5 300 195 248 167 7
60 30 168,3 4,5 345 195 248 118 7,5
110 55 168,3 4,5 555 195 248 59 9
175 40 20 193,7 5,4 295 224 328 153 8,5
60 30 193,7 5,4 332 225 328 108 9,5
110 55 193,7 5,4 482 225 328 61 12
220 110 193,7 5,4 860 225 328 30,5 28
200 40 20 219,1 5,9 295 251 412 170 10
60 30 21,91 5,9 350 251 414 183 10,5
120 60 219,1 5,9 540 251 414 92 13
240 120 219,1 5,9 985 251 414 46 35
250 40 20 273 6,3 290 313 663 56 9
60 30 273 6,3 305 315 665 217 17
120 60 273 6,3 445 315 665 103 21
240 120 273 6,3 1000 315 665 52 42
300 70 35 323,9 7,1 350 325 988 358 21,5
125 62,5 323,9 7,1 470 325 988 190 28
250 125 323,9 7,1 1070 325 988 95 58
350 70 35 355,6 8 350 420 1195 268 22
125 62,5 355,6 8 470 420 1195 146 29
250 125 355,6 8 1070 420 1195 73 62
400 70 35 406,4 8 340 472 1525 310 27
125 62,5 406,4 8 450 472 1525 168 33
250 125 406,4 8 1030 472 1525 85 77
450 70 35 457,2 8 400 536 1958 500 36
150 75 457,2 8 550 536 1958 228 48,5
300 150 457,2 8 1200 536 1958 115 110
500 70 35 508 8 400 587 2375 560 42
150 75 508 8 550 587 2375 254 56
300 150 508 8 1200 587 2375 130 124
600 70 35 609,6 8,8 400 690 3330 660 50
150 75 609,6 8,8 550 690 3330 290 68
300 150 609,6 8,8 1200 690 3330 145 145
PN 10Aksijalni kompenzatori s
cijevnim priključcima
Projektni tlak 10 bar
Projektna temperatura 300 °C
Materijali Mijeh (višeslojni) 1.4541
Cijevni priključci ugljični čelik
DN Aksijalni pomak Priključne mjere Slob. dulj. Vanjski promjer Efektivna površina Aks. opružna sila Masa
Ukupno mm ±mm ød
mm
s
mm
L,
mm
ØD1
mm
cm2
N/ mm kg
15 24
12 21,3 2 180 35 7 31 0,3
20 24 12 26,9 2,3 180 35 7 31 0,3
25 32 16 33,7 2,6 195 47,5 13 37 0,45
32 34 17 42,4 2,6 198 52 15,8 39 0,6
40 40 20 48,3 2,6 217 61 22 38 0,5
60 30 48,3 2,6 305 61 22 23,5 1,1
50 40 20 60,3 2,9 230 80 37,5 42 1,5
60 30 60,3 2,9 300 80 37,5 29 2,3
65 45 22,5 76,1 3,2 270 95 56 42 2,3
70 35 76,1 3,2 350 95 56 30 3
80 30 15 88,9 3,2 245 113 80 70 3
50 25 88,9 3,2 275 115 80 49 3,5
110 55 88,9 3,2 455 115 80 24,5 4
100 30 15 114,3 3,6 245 136 118 89 4,5
60 30 114,3 3,6 310 139 119,5 100 5
110 55 114,3 3,6 525 139 119,5 50 5,5
125 30 15 139,7 4 275 164 170 162 6
60 30 139,7 4 345 164 167 144 7
110 55 139,7 4 545 164 167 72 8
150 40 20 168,3 4,5 270 195 248 200 7
60 30 168,3 4,5 345 195 248 118 8
110 55 168,3 4,5 555 195 248 59 11
175 40 20 193,7 5,4 295 227 330 307 9
60 30 193,7 5,4 338 230 332 212 10,5
110 55 193,7 5,4 485 230 332 120 14,5
220 110 193,7 5,4 865 230 332 60 34
200 40 20 219,1 5,9 295 252 415 347 12
60 30 219,1 5,9 350 252 415 190 13
110 55 219,1 5,9 542 253 416 148 16,5
220 110 219,1 5,9 990 253 416 74 48
250 30 15 273 6,3 290 313 663 553 16
60 30 273 6,3 320 310 665 247 18
120 60 273 6,3 450 310 665 150 25
240 120 273 6,3 1040 310 665 75 62
300 60 30 323,9 7,1 360 385 980 450 26
125 62,5 323,9 7,1 470 385 980 250 32
250 125 323,9 7,1 1040 385 980 125 70
350 60 30 355,6 8 360 412 1195 520 27
125 62,5 355,6 8 460 412 1195 280 35
250 125 355,6 8 1030 412 1195 140 73
400 60 30 406,4 8 360 462 1520 600 32
125 62,5 406,4 8 460 462 1520 330 40
250 125 406,4 8 1030 162 1520 165 90
450 70 35 457,2 8 405 513 1830 660 46
150 75 457,2 8 560 513 1830 360 60
300 150 457,2 8 1240 513 1830 180 145
500 70 35 508 8 405 565 2230 750 59
150 75 508 8 560 565 2230 390 70
300 150 508 8 1240 565 2230 195 148
600 70 35 609,6 8,8 405 665 3160 870 69
150 75 609,6 8,8 560 665 3160 480 74
300 150 609,6 8,8 1240 665 3160 240 175
PN 16Aksijalni kompenzatori s
cijevnim priključcima
Projektni tlak 16 bar
Projektna temperatura 300 °C
Materijali Mijeh (višeslojni) 1.4541
Cijevni priključci ugljični čelik
DN Aksijalni pomak Priključne mjere Slob. dulj. Vanjski promjer Efektivna površina Aks. opružna sila Masa
Ukupno mm ±mm ød
mm
s
mm
L,
mm
ØD1
mm
cm2
N/ mm kg
15 20
10 21,3 2 170 35 6,9 37 0,3
20 20 10 26,9 2,3 170 35 6,9 37 0,35
25 25 12,5 33,7 2,6 180 47,5 13 42 0,45
32 25 12,5 42,4 2,6 180 52 15,8 50 0,6
40 38 19 48,3 2,9 225 65 24 73 0,9
60 30 48,3 2,9 305 61 22 47 2
50 40 20 60,3 2,9 230 81 38 62 1,8
60 30 60,3 2,9 315 81 38 41,5 3
65 45 22,5 76,1 3,2 265 96 56 65,5 2,5
70 35 76,1 3,2 350 96 56 42 3,8
80 30 15 88,9 3,2 225 116 80 150 4,5
50 25 88,9 3,2 290 116 80 95 5
100 50 88,9 3,2 490 116 80 48 6
100 30 15 114,3 3,6 225 139 120 187 6
60 30 114,3 3,6 310 139 120 100 6,5
110 55 114,3 3,6 525 139 120 50 8,8
125 30 15 139,7 4 245 167 172 264 9
60 30 139,7 4 345 167 167 144 10
110 55 139,7 4 545 167 167 72 13
150 30 15 168,3 4,5 245 198 251 321 11
60 30 168,3 4,5 345 198 251 160 12
110 55 168,3 4,5 590 198 251 80 15
175 30 15 193,7 5,4 270 227 330 410 12
60 30 193,7 5,4 335 229 332 212 13,5
110 55 193,7 5,4 540 229 332 106 18
200 30 15 219,1 5,9 295 252 416 347 13
60 30 219,1 5,9 363 253 416 250 14,5
110 55 219,1 5,9 595 253 416 125 19
250 30 15 273 6,3 295 310 670 510 17
60 30 273 6,3 310 310 670 250 21
110 55 273 6,3 530 310 670 125 29
300 70 35 323,9 7,1 390 385 980 470 30
125 62,5 323,9 7,1 530 385 980 235 43
250 125 323,9 7,1 1200 385 980 120 94
350 70 35 355,6 8 390 415 1140 510 34
125 62,5 355,6 8 530 415 1140 255 52
250 125 355,6 8 1180 415 1140 137 99
400 70 35 406,4 8 390 465 1470 580 42
125 62,5 406,4 8 530 465 1470 265 86
250 125 406,4 8 1180 465 1470 135 128
450 70 35 457,2 8 440 515 1850 660 56
125 62,5 457,2 8 550 515 1850 340 73
250 125 457,2 8 1150 515 1850 170 148
500 70 35 508 8 440 564 2250 730 60
125 62,5 508 8 550 564 2250 375 83
250 125 508 8 1150 564 2250 190 175
600 70 35 609,6 8,8 440 670 3170 900 75
125 62.5 609,6 8,8 550 670 3170 455 97
250 125 609,6 8,8 1150 670 3170 245 210

U većini slučajeva unutarnji rukavci nisu potrebni, ali mi ih preporučujemo kod velikih brzina strujanja u skladu s uputama na stranici
